注塑(塑料)模具模溫控制冷卻水路系統設計

發布日期:2024-11-07

A 冷卻系統設計原則如下:
1、 冷卻系統應保證制品冷卻的充分性和均勻性;
2、 在設計中冷卻水道要便于加工,盡可能不要出現 2 個角度的斜水路;
3、 水道直徑選用 Ф6, Ф8, Ф10, Ф12, Ф15, Ф18 且一個工件盡量使用一種規格的水道直徑;
4、 運水排布應盡量與制品形狀保持一致;
5、 較大的行位斜頂,也需設置運水,因其尺寸大,如缺少冷卻,除影響成型的制品質量,還會在運動時因受熱易發
生咬蝕;
6、 盡量減少冷卻水道中“死水” (不參與流動的介質)的存在,不能有太長死角,以免冷卻水回流影響效果;
7、 對冷卻水道布置有困難的部位應采取其它冷卻方式,如鈹銅、冷卻棒等;
8、 對 PE、 PP 等收縮較大的塑件,盡量沿制品收縮較大的方向排布運水;
9、 合理確定冷卻水接頭位置,避免影響模具安裝、固定;
10、 模具主流道部位常與注塑機噴嘴接觸,是模具上溫度最高的部位,應加強冷卻,必要時應單獨冷卻;
11、 運水進出孔優先設計在非操作側;
12、 熱流道板需設計運水;
13、 熱嘴需設計單獨的運水;
B 水路的設計標準
水路的設計無客戶要求外具體要求如下:
1、 運水到頂針、螺絲孔、鑲件孔等邊最少要保持 6mm 以上;當運水孔長度超過 1M 時,此邊距需做到 8MM 以上;
2、 水孔間距 L 一般為(2.5~3.5)d(見下圖所示);
3、 水孔邊到型腔膠位距離 H 為(2~3) d(見下圖所示);


4、 水路長度不可超過深孔鉆所能加工的最大長度,如超過則必須從兩面加工

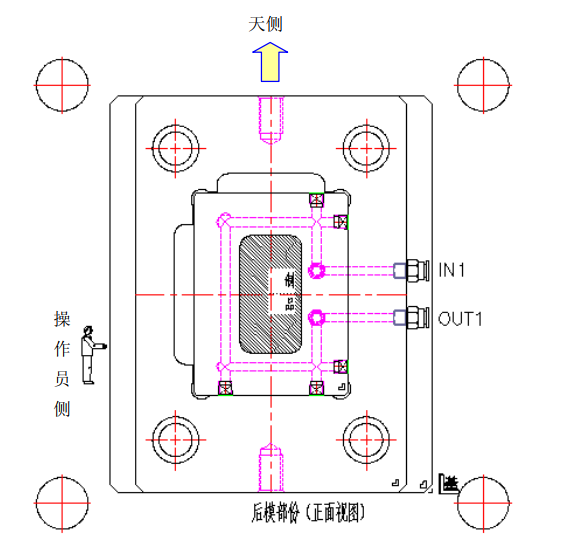

5、 模具在 2D 排位與 3D 圖上應注明運水的進出標識( “IN1”與“OUT1”……),如下圖所示,(注意出口模
的進出標識需按客戶要求來標注,如“E1”與“S1” ……);為降低入水口與出水口的溫差, 入水、 出水溫差會影
響模具冷卻的均勻性, 如果一個回路的出水溫度減入水溫度>5℃,此回路流長需要減短, 防止造成出入水溫差過大。


文章來源于網絡,著作權歸原作者所有,由蘇州模具設計轉發
